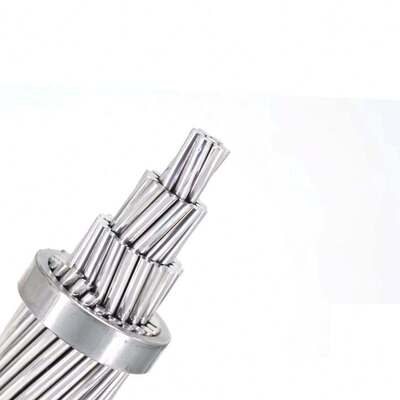

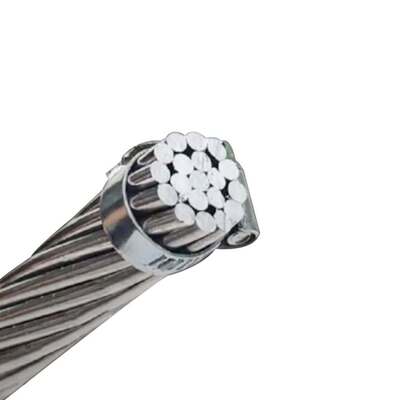

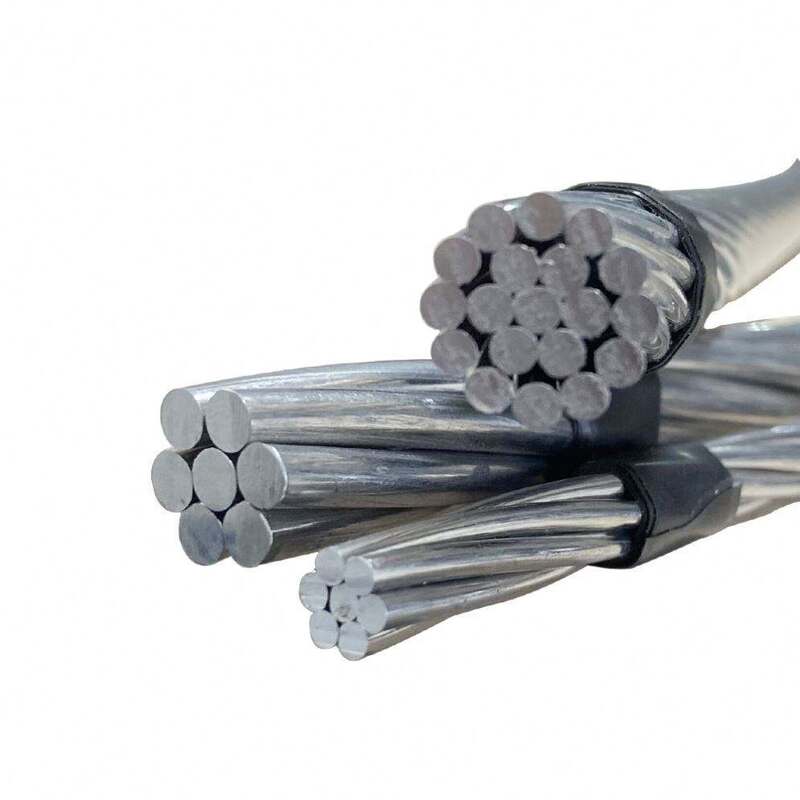

Costruire griglie più forti con tutti i conduttori in lega di alluminio AAAC 25mm2 50mm2 95mm2 120mm2

Costruisci griglie più robuste con conduttori in lega di alluminio AAAC 25mm2 50mm2 95mm2 120mm2

Prestazioni di servizio:

(1). La temperatura di esercizio a lungo termine consentita per il conduttore aereo è di 70°C.

(2). Nella circostanza in cui si verifica un clima raro e il tasso di copertura del ghiaccio è basso in un'area con ghiaccio intenso, la massima sollecitazione del cavo nel punto più basso della freccia non deve superare il 60% della potenza distruttiva a breve termine.

(3). Quando si collegano i conduttori, il conduttore accanto al tubo di collegamento non può essere sporgente. In caso contrario, la forza sui conduttori operativi sarà squilibrata. Dopo l'installazione dei connettori, il tubo di collegamento deve essere verniciato con vernice a prova di umidità per proteggerlo dalla corrosione.

(4). Durante l'installazione, la sollecitazione di abbassamento ad arco di tutti i conduttori deve essere la stessa. Entro la distanza consentita di attraversamento di edifici o caduta a terra, la sollecitazione può essere superiore del 10-15% rispetto alla sollecitazione normale.

Concetto fondamentale e materiale:

Le prestazioni di AAAC dipendono in modo cruciale dalla lega di alluminio utilizzata. Le leghe più comunemente utilizzate a livello internazionale sono la serie alluminio magnesio silicio (Al Mg Si), grazie all'eccellente equilibrio tra resistenza, formabilità e resistenza alla corrosione. I gradi comuni includono:

Lega 6201: questa è la lega più comunemente utilizzata da AAAC. Nota per la sua perfetta combinazione di elevata resistenza e buona conduttività (circa il 53% IACS, standard internazionale del rame ricotto). L'elevata resistenza si ottiene attraverso uno speciale trattamento termico (trattamento di soluzione + invecchiamento artificiale).

Lega 6101: conduttività leggermente superiore a 6201 (circa 55-60% IACS), ma resistenza leggermente inferiore. Comunemente utilizzata in situazioni in cui sono richieste una maggiore conduttività e una resistenza meccanica leggermente inferiore.

Altre leghe: in base a requisiti speciali, come una maggiore resistenza al calore (lega alluminio zirconio) o una maggiore resistenza, potrebbero esserci anche altre leghe personalizzate.

PARAMETRI DI COSTRUZIONE del conduttore in lega di alluminio 2/0 AWG

(*) Nota: i valori di portata di corrente menzionati nella tabella sopra sono basati su una velocità del vento di 0,6 metri/secondo, radiazione solare di 1200 watt/metro2, temperatura ambiente di 50° C e temperatura del conduttore di 80°C.

Applicazioni:

• Ambienti corrosivi: coste, collegamenti di parchi eolici offshore, aree industriali chimiche.

• Aree che richiedono una costruzione leggera: terreno montuoso, attraversamenti fluviali a lunga campata (con un'adeguata progettazione), aree con condizioni del suolo deboli.

• Linee di distribuzione urbana: apprezzate per la loro compattezza, estetica (nessuna macchia di ruggine) e ridotto impatto della corrosione elettrolitica sulle strutture vicine.

• Aree soggette a incendi boschivi: considerate più sicure in quanto tendono a produrre goccioline fuse a bassa temperatura durante le condizioni di guasto.

• Aggiornamento/ricondizionamento della linea: a volte può sostituire i conduttori ACSR esistenti con lo stesso diametro per aumentare la capacità senza sovraccaricare le strutture esistenti, a condizione che la freccia venga ricalcolata meticolosamente.
