Cavo conduttore nudo AAAC Costruisci griglie più robuste con conduttori in lega di alluminio

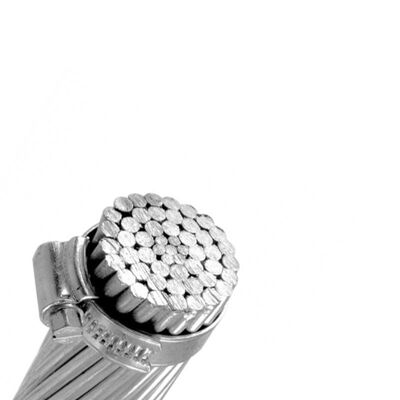

Il filo a trefoli in lega di alluminio (AAAC) si riferisce a un prodotto a filo a trefoli in cui tutti i trefoli sono composti da filo in lega di alluminio e appartiene al tipo di filo utilizzato nel campo della trasmissione e distribuzione di energia. Questo prodotto viene utilizzato principalmente in scenari come linee elettriche aeree, con livelli di tensione che coprono campi di trasmissione ad alta tensione o ultra-alta tensione di 110 kV e superiori [3]. Il suo materiale in lega di alluminio è composto da silicio (0,50%~0,60%), magnesio (0,65%~0,75%), alluminio (98-99%) e altri componenti, ottenendo un equilibrio tra elevata resistenza ed elevata conduttività attraverso rapporti di elementi ottimizzati. La struttura del prodotto include tipi a strato singolo e multistrato e la resistenza alla corrosione da stress può essere migliorata regolando la percentuale in massa di alluminio magnesio silicio.

Prestazioni di servizio

(1). La temperatura di esercizio a lungo termine consentita per il conduttore aereo è di 70°C.

(2). Nella circostanza in cui si verifica un clima raro e il tasso di copertura del ghiaccio è basso in un'area con ghiaccio pesante, la massima sollecitazione del cavo nel punto più basso della freccia non deve superare il 60% della potenza distruttiva a breve termine.

(3). Quando si collegano i conduttori, il conduttore accanto al tubo di collegamento non può essere sporgente. In caso contrario, la forza sui conduttori operativi sarà squilibrata. Dopo l'installazione dei connettori, il tubo di collegamento deve essere verniciato con vernice a prova di umidità per proteggerlo dalla corrosione.

(4). Durante l'installazione, la sollecitazione di abbassamento ad arco di tutti i conduttori deve essere la stessa. Entro la distanza consentita di attraversamento di edifici o caduta a terra, la sollecitazione può essere superiore del 10-15% rispetto alla sollecitazione normale.

Le principali classificazioni dei conduttori nudisono AAC (All aluminum conductor), AAAC (All aluminum Alloy Conductor) o ACSR (aluminum conductor steel reinforced).AAC si trova più comunemente nelle aree urbane con supporti frequenti e brevi campate.Viene utilizzato anche nelle regioni costiere dove il sale nell'aria può causare corrosione - il filo interamente in alluminio che fornisce resistenza alla corrosione - e specificato per l'uso nell'industria ferroviaria per l'elettrificazione OHL.AAAC tende a essere specificato dove è richiesta una maggiore resistenza meccanica e dove c'è una caratteristica di freccia ridotta.L'ACSR, con il suo rinforzo in acciaio, fornisce ulteriore resistenza e dove le campate si estendono per distanze maggiori, come attraverso i fiumi.

PARAMETRI DI COSTRUZIONE del conduttore in lega di alluminio 2/0 AWG

(*) Nota: I valori di portata di corrente menzionati nella tabella sopra sono basati su una velocità del vento di 0,6 metri/secondo, radiazione solare di 1200 watt/metro2, temperatura ambiente di 50°C e temperatura del conduttore di 80°C.

Applicazioni:

• Aree costiere e altamente corrosive: sono diventate la configurazione preferita o standard per le nuove linee di trasmissione in queste aree.
• Rete elettrica urbana e linee di distribuzione: grazie al loro peso leggero, alla struttura compatta, all'aspetto estetico (senza inquinamento da corrosione del nucleo in acciaio) e al minimo impatto sulla corrosione elettrolitica delle strutture metalliche circostanti, sono sempre più utilizzati nelle linee aeree difficili da raggiungere nelle città.
• Zona incendi boschivi: la temperatura del cordone d'arco generato dai fili in lega di alluminio durante il cortocircuito è relativamente bassa e non è facile incendiare la vegetazione, il che presenta alcuni vantaggi in termini di sicurezza antincendio.
