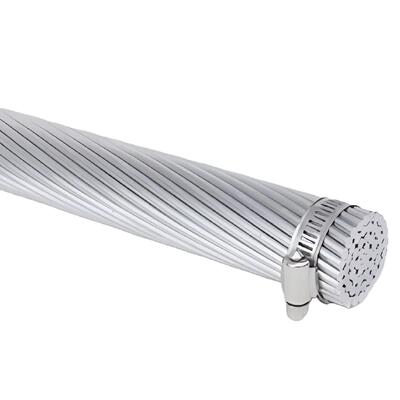

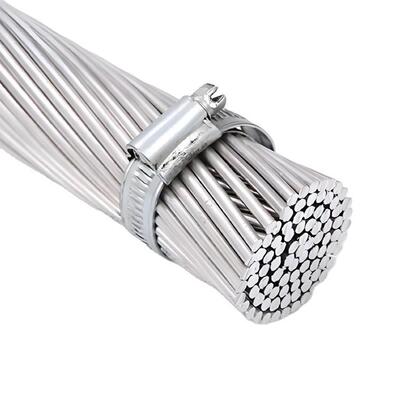

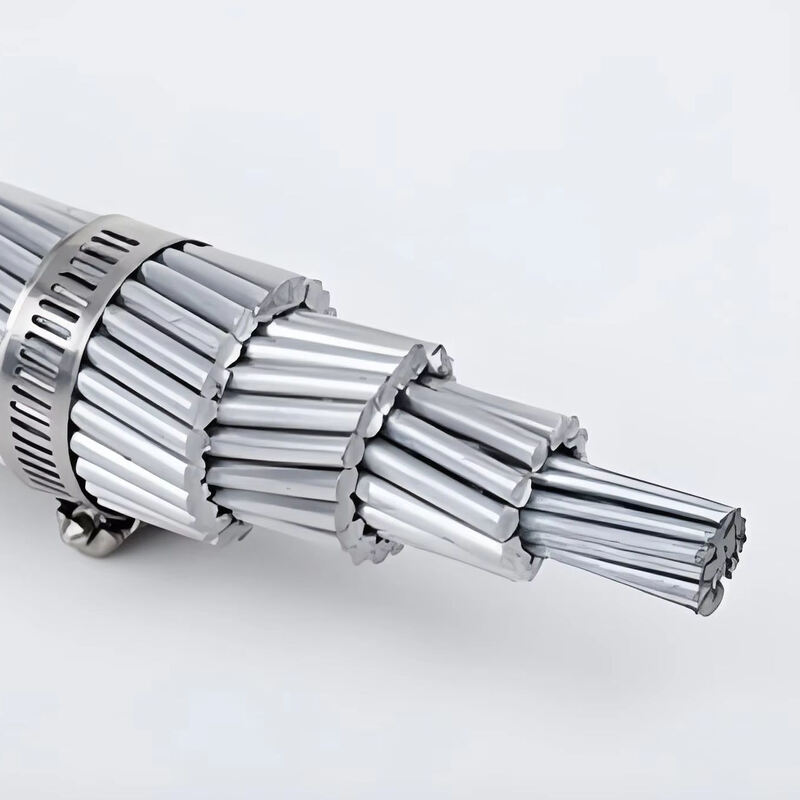

AAAC (all aluminum alloy conductor) is a high-performance overhead conductor that achieves excellent corrosion resistance and high mechanical strength while ensuring good conductivity through the use of high-strength aluminum alloy materials, è più leggero e costituisce un'importante alternativa al filo a strati di alluminio con nucleo di acciaio (ACSR),presentano particolarmente vantaggi significativi in ambienti difficili e linee di trasmissione con esigenze di riduzione del peso.

Performance del servizio

(1) La temperatura di funzionamento a lungo termine ammissibile per il conduttore aereo è di 70oC.

(2).Dal momento che si verifica un clima raro e che il tasso di copertura glaciale è basso nella zona di ghiaccio pesante,la maggiore sollecitazione del cavo nel punto più basso della caduta non deve superare il 60% della potenza distruttiva a breve termine.

(3) Quando si collegano i conduttori,il conduttore accanto al tubo di collegamento non deve essere prominente.Altrimenti,la forza sui conduttori di funzionamento sarà squilibrata.Dopo l'installazione dei connettori,il tubo di collegamento deve essere verniciato con vernice impermeabile per proteggerlo dalla corrosione.

(4) In caso di installazione, la tensione di abbattimento dell'arco di tutte le condotte deve essere la stessa.la tensione può essere 10-15% superiore rispetto alla tensione normale.

Standard materiale diConduttore in lega di alluminio

(1) Il conduttore di alluminio duro utilizzato per AAC e ACSR è conforme alla norma GB/T 17048-1997 (equivalente alla IEC 60889:1987).

(2) Il filo di acciaio rivestito di zinco utilizzato per l'ACSR è conforme alla norma IEC 60888:1987.

(3) La produzione può essere organizzata in base alle esigenze dei clienti per lo standard dei materiali, ecc.

Costruzione di tutti i conduttori di alluminio e di acciaio rinforzato per conduttori di alluminio

Parametri di costruzione di 2/0 AWG

(*) Nota: i valori di corrente nominale indicati nella tabella sono basati sulla velocità del vento di 0,6 metri/secondo, sulla radiazione solare di 1200 watt/metro2,temperatura ambiente di 50° C e temperatura del conduttore di 80° C.

Applicazioni:

• Aree con elevati requisiti di corrosione: coste, isole e zone industriali inquinate.
• Linee che devono ridurre il carico della torre: zone montuose, linee di larga lunghezza (con progettazione speciale).
• Linee di distribuzione e di trasmissione a media e alta tensione.
• Come conduttore di busbar o di attrezzature nella sottostazione.
