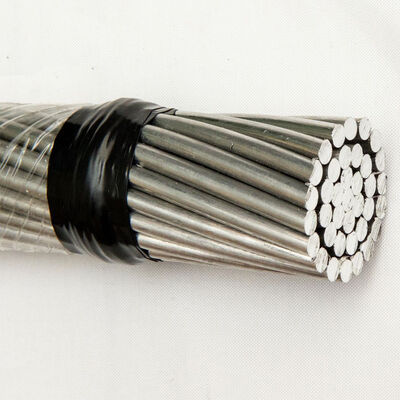

Conduttori nudi a treccia in lega di alluminio per linee aeree di trasmissione AAAC 10mm 15mm 20mm

Conduttori a fili nudi di lega di alluminio per linee di trasmissione aeree AAAC 10 mm 15 mm 20 mm

“Tutta lega di alluminio”:
Non si tratta di un normale alluminio puro, ma di una lega di alluminio ottenuta fondendo l'alluminio con una piccola quantità di altri metalli come magnesio, silicio, ferro, ecc.
Questo trattamento di lega migliora notevolmente le proprietà meccaniche del materiale,consentendogli di mantenere l'eccellente conduttività e le caratteristiche di leggerezza dell'alluminio, aumentando significativamente la sua resistenza e la sua resistenza al calore.
¢ Conduttore ¢:
AAAC è generalmente realizzato torcendo più fili di filo in lega di alluminio senza un nucleo di acciaio al centro.

Performance del servizio

(1) La temperatura di funzionamento a lungo termine ammissibile per il conduttore aereo è di 70oC.

(2).Dal momento che si verifica un clima raro e che il tasso di copertura glaciale è basso nella zona di ghiaccio pesante,la maggiore sollecitazione del cavo nel punto più basso della caduta non deve superare il 60% della potenza distruttiva a breve termine.

(3) Quando si collegano i conduttori,il conduttore accanto al tubo di collegamento non deve essere prominente.Altrimenti,la forza sui conduttori di funzionamento sarà squilibrata.Dopo l'installazione dei connettori,il tubo di collegamento deve essere verniciato con vernice impermeabile per proteggerlo dalla corrosione.

(4) In caso di installazione, la tensione di abbattimento dell'arco di tutte le condotte deve essere la stessa.la tensione può essere 10-15% superiore rispetto alla tensione normale.

Standard materiale diConduttore in lega di alluminio

(1) Il conduttore di alluminio duro utilizzato per AAC e ACSR è conforme alla norma GB/T 17048-1997 (equivalente alla IEC 60889:1987).

(2) Il filo di acciaio rivestito di zinco utilizzato per l'ACSR è conforme alla norma IEC 60888:1987.

(3) La produzione può essere organizzata in base alle esigenze dei clienti per lo standard dei materiali, ecc.

Costruzione di tutti i conduttori di alluminio e di acciaio rinforzato per conduttori di alluminio

Parametri di costruzione di 2/0 AWG

(*) Nota: i valori di corrente nominale indicati nella tabella sono basati sulla velocità del vento di 0,6 metri/secondo, sulla radiazione solare di 1200 watt/metro2,temperatura ambiente di 50° C e temperatura del conduttore di 80° C.

Applicazioni:

I conduttori AAAC sono utilizzati principalmente in:
