Luogo di origine: | HENAN |
Marca: | Sanwu |
Certificazione: | ISO |
Numero di modello: | conduttore del aaac |
Quantità di ordine minimo: | 1000 metri |
---|---|
Prezzo: | Negotiate |
Imballaggi particolari: | Tamboli di legno/rulli di acciaio non ritornabili |
Tempi di consegna: | 1-15days |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 200 tonnellate al giorno |
nome: | conduttore del aaac | Materiale: | 6201 Al Lega H19 |
---|---|---|---|
Certificazione: | ISO | Tassi di volatilità: | inferiore a 380kv |
Dimensione: | 2/0 3/0 4/0 | Caratteristica: | Peso leggero |
Evidenziare: | BS conduttori standard AACC,conduttori di distribuzione aerea,Conducibile in lega di alluminio |

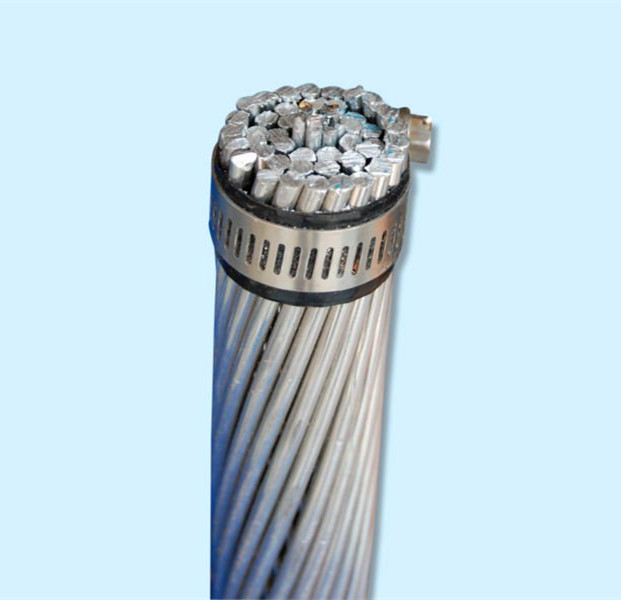

2/0 3/0 4/0 Aaac Conductor Overhead Distribution
Edilizia
fili in lega di alluminio 1350-H19, con fili concentrici.
Performance del servizio
(1) La temperatura di funzionamento a lungo termine ammissibile per il conduttore aereo è di 70oC.
(2).Dal momento che si verifica un clima raro e che il tasso di copertura glaciale è basso nella zona di ghiaccio pesante,la maggiore sollecitazione del cavo nel punto più basso della caduta non deve superare il 60% della potenza distruttiva a breve termine.
(3) Quando si collegano i conduttori,il conduttore accanto al tubo di collegamento non deve essere prominente.Altrimenti,la forza sui conduttori di funzionamento sarà squilibrata.Dopo l'installazione dei connettori,il tubo di collegamento deve essere verniciato con vernice a prova di umidità per proteggerlo dalla corrosione.
(4) In caso di installazione, la tensione di abbattimento dell'arco di tutte le condotte deve essere la stessa.la tensione può essere 10-15% superiore rispetto alla tensione normale.
Standard materiale diBsono il conduttore AAAC #1/0awg
(1) Il conduttore di alluminio duro utilizzato per AAC e ACSR è conforme alla norma GB/T 17048-1997 (equivalente alla IEC 60889:1987).
(2) Il filo di acciaio rivestito di zinco utilizzato per l'ACSR è conforme alla norma IEC 60888:1987.
(3) La produzione può essere organizzata in base alle esigenze dei clienti per lo standard dei materiali, ecc.
Costruzione di tutti i conduttori di alluminio e di acciaio rinforzato per conduttori di alluminio
Proprietà elettriche del conduttore in lega di alluminio
Densità @ 20oC | 20,70 kg/dm |
Coefficiente di temperatura @ 20°C | 00,00360 (°C) |
Resistenza @ 20°C | 0.0326 Ohm mm2 /m |
Espansività lineare | 23 x10-6 (°C) |
CONDIZIONI DI SERVIZIO di 2/0 AWG Conduttore in lega di alluminio
Temperatura ambiente | -5°C - 50°C |
Pressione del vento | 80 ¢ 130 kg/m2 |
Accelerazione sismica | 0.12 - 0,05 g |
Livello isokeraunico | 10 ¢ 18 |
Umidità relativa | 5 ¢ 100% |
Parametri di costruzione di 2/0 AWG
Numero nominale Area | Stranding | In generale | Peso | Classificato | Altri dispositivi | Corrente | |
Diametro | Forza | Resistenza | Classificazione* | ||||
AWG&MCM | mm2 | No. | mm | kg/km | KN: | Ω/Km | A |
6 | 13.2 | 7/1.55 | 4.65 | 36.2 | 4.18 | 2.5361 | 69 |
4 | 21.1 | 7/1.96 | 5.88 | 57.9 | 6.69 | 1.586 | 93 |
2 | 33.5 | 7/2.47 | 7.41 | 92 | 10.6 | 0.9987 | 123 |
0 | 53.5 | 7/3.12 | 9.36 | 146.8 | 17 | 0.62592 | 165 |
2/0 | 67.3 | 7/3.50 | 10.5 | 184.8 | 20.4 | 0.49738 | 190 |
3/0 | 84.9 | 7/3.93 | 11.79 | 233 | 25.7 | 0.3945 | 219 |
4/0 | 107 | 7/4.42 | 13.26 | 294.7 | 32.5 | 0.31188 | 253 |
250 | 126 | 19/2.91 | 14.55 | 346.7 | 38.8 | 0.26509 | 280 |
300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0.22059 | 313 |
350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0.1886 | 345 |
400 | 203 | 19/3.69 | 18.45 | 557.5 | 59.5 | 0.16486 | 375 |
450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0.14683 | 402 |
500 | 253 | 19/4.12 | 20.6 | 695 | 74.2 | 0.13224 | 429 |
550 | 279 | 37/3.10 | 21.7 | 766.2 | 83.9 | 0.11995 | 455 |
600 | 303 | 37/3.23 | 22.61 | 831.9 | 91 | 0.11049 | 478 |
650 | 330 | 37/3.37 | 23.59 | 905.5 | 94.9 | 0.1015 | 504 |
700 | 354 | 37/3.49 | 24.43 | 971.2 | 101 | 0.09464 | 525 |
750 | 381 | 37/3.62 | 25.34 | 1045 | 109 | 0.08796 | 549 |
800 | 404 | 37/3.73 | 26.11 | 1109 | 116 | 0.08285 | 569 |
900 | 456 | 37/3.96 | 27.72 | 1250 | 131 | 0.07351 | 612 |
1000 | 508 | 37/4.18 | 29.26 | 1393 | 146 | 0.06597 | 653 |
1250 | 631 | 61/3.63 | 32.67 | 1732 | 179 | 0.05306 | 743 |
1500 | 759 | 61/3.98 | 35.82 | 2082 | 215 | 0.04414 | 827 |
1750 | 886 | 61/4.30 | 38.7 | 2431 | 251 | 0.03781 | 904 |
(*) Nota: i valori di corrente nominale indicati nella tabella sono basati sulla velocità del vento di 0,6 metri/secondo, sulla radiazione solare di 1200 watt/metro2,temperatura ambiente di 50° C e temperatura del conduttore di 80° C.
Luoyang Sanwu Cable Co., Ltd., con capitale sociale di 100 milioni di RMB, è una società di sviluppo ad alta tecnologia per la ricerca scientifica, la produzione industriale e il commercio,offrendo una vasta gamma di fili e cavi di qualità a clienti industriali in 33 paesi del mondoI prodotti principali sono ACSR, conduttore aereo, AAAC, AAC, cavo di alimentazione, BLXY, cavo domestico e così via.
Sanwu Cable possiede varie attrezzature avanzate e grandi quantità di professionisti altamente qualificati.procedura di prova rigorosa e qualità affidabile del prodotto, abbiamo successivamente ottenuto il certificato IS09001, IS014001, OHSAS18001, TUV, CCC ((China Obligatory Certification), la licenza nazionale di produzione industriale e così via.
In termini di qualità, è altamente controllato dalla nostra azienda per garantire che tutti i prodotti che vendiamo soddisfino le vostre esigenze e vi danno rassicurazione con un eccellente servizio post-vendita.In termini di servizio, ci concentriamo sui vostri bisogni, ci preoccupiamo di ciò che vi preoccupa e chiediamo ciò che chiedete per fornire un servizio più soddisfacente.
FAQ:
D: Lei è una società commerciale o un produttore?
A: Abbiamo la nostra fabbrica e società commerciale, la nostra fabbrica ha più di 10 anni di esperienza di produzione.
D: Quanto tempo avete per consegnare?
R: Generalmente sono 5-10 giorni se le merci sono in magazzino. Oppure sono 15-20 giorni se le merci non sono in magazzino, e dipende dalla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
R: Sì, potremmo offrire il campione gratuitamente, ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
R: Pagamento <=1000USD, 100% in anticipo. Pagamento>=1000USD, 30% T/T in anticipo, saldo prima della spedizione. L/C è disponibile.
D: Ha mai fornito cavi al nostro paese?
R: I cavi sono stati forniti a molti paesi del mondo come USA, Australia, Svizzera, Singapore, Sri Lanka, Filippine, Mongolia, Emirati Arabi Uniti, Yemen, Iran, Iraq, Nigeria, Egitto, Lesotho,Camerun, ecc.
