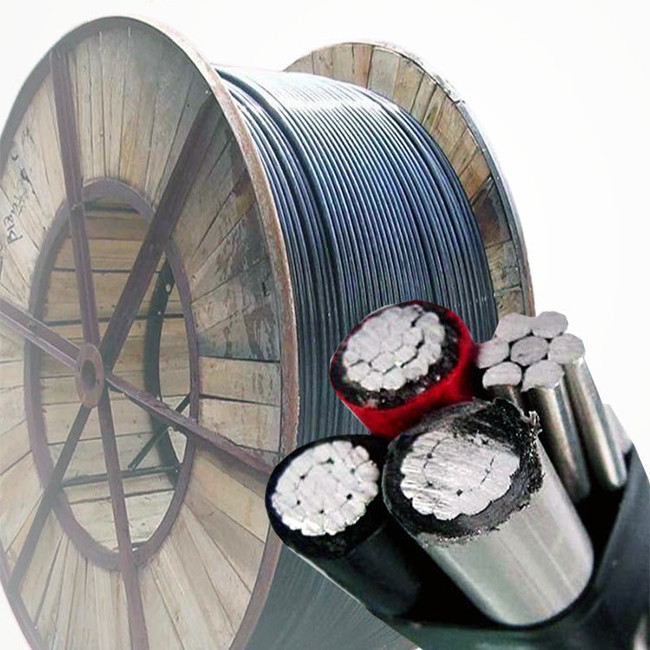

l'antenna 0.6/1kv ha impacchettato il conduttore della lega di alluminio 1350-H19 del cavo di ABC del centro 4

Conduttore in lega di alluminio 1350-H19 con cavo in bundle per antenna da 0,6 / 1kv

Costruzione

Costruzione del conduttore di fase: il conduttore di fase è in lega di alluminio 1350-H19 trafilato duro, compresso concentrico a trefoli.

Costruzione del conduttore neutro
I cavi assemblati sono disponibili con i seguenti conduttori neutri:

Conduttori in alluminio, rinforzati con acciaio rivestito (ACSR), a trefoli concentrici

Lega di alluminio 1350-H19 trafilata dura, a trefoli concentrici

Lega di alluminio 6201-T81, trefolo concentrico
Materiale isolante
L'isolamento standard sul conduttore di fase è in polietilene reticolato a bassa densità (XLPE) nero

In alternativa, su richiesta è disponibile un isolamento in polietilene lineare a bassa densità (LLDPE) nero con una temperatura nominale di 75°C.

Standard / Test Specifiche:
• Filo di alluminio B-230, 1350-H19 per scopi elettrici.
• B-231 Conduttori in alluminio, a trefoli concentrici.
• Conduttori in alluminio B-232, a trefoli concentrici, rinforzati in acciaio rivestito (ACSR).
• B-399 Conduttori in lega di alluminio 6201-T81 a trefoli concentrici.
• B-498 Filo con anima in acciaio zincato per conduttori in alluminio, acciaio rinforzato (ACSR).
• Il cavo Duplex Service Drop soddisfa o supera tutti i requisiti applicabilidell'ANSI/ICEA S-76-4

PARAMETRI TECNICI:

Nome in codice	Conduttore di fase			Nudo Neutro		Peso approssimativo		Nome in codice	Conduttore di fase			Nudo Neutro		Circa.Peso
	Misurare	Incagliamento	Spessore dell'isolamento	Misurare	Incagliamento	XLPE	P.E		Misurare	Incagliamento	Spessore dell'isolamento	Misurare	Incagliamento	XLPE	P.E
	AWG	-	mil	AWG	-	libbre/1000 piedi			AWG	-	mil	AWG	-	libbre/1000 piedi
Messenger neutro in lega 6201								Messaggero neutrale AAC
Baia	6	Solido	45	6	7	145	140,0	Clydesdale	4	Solido	45	4	7	208	201.8
Allenatore francese	6	7/sett	45	6	7	155	144.3	Pinto	4	7/sett	45	4	7	223	207,9
Allenatore tedesco	4	Solido	45	4	7	214	208.3	Mustang	2	7/sett	45	2	7	333	312,6
arabo	4	7/sett	45	4	7	229	214.4	Criollo	1/0	19/set	60	1/0	7	529	504,5
belga	2	7/sett	45	2	7	344	323.1	Percheron	2/0	19/sett	60	2/0	7	649	620,5
Shetland	1/0	19/sett	60	1/0	7	546	521.1	Hannover	3/0	19/sett	60	3/0	19	799	765,6
Purosangue	2/0	19/sett	60	2/0	7	670	641,5	Oldenburg	4/0	19/sett	60	4/0	19	986	946,7
Trottatore	3/0	19/sett	60	3/0	7	825	791,8	Lipizzano	336,4	19/sett	60	336,4	19	1.546	1.519,2
A piedi	4/0	19/sett	60	4/0	7	1019	979,7
Messaggero neutrale ACSR
Marocco	6	Solido	45	6	6/1	152	147,4	Grullo	2/0	19/sett	60	2/0	6/1	707	678,7
Chola	6	7/sett	45	6	6/1	162	151,7	Suffolk	3/0	19/sett	60	3/0	6/1	872	838.9
Morgan	4	Solido	45	4	6/1	226	220	Appaloose	4/0	19/sett	60	4/0	6/1	1079	1039.2
Hackney	4	7/sett	45	4	6/1	241	226.1	Bronco	336,4	19/sett	60	336,4	18/1	1613	1568.2
Palomino	2	7/sett	45	2	6/1	362	342,6	Castrato	336,4	19/sett	60	4/0	6/1	1548	1494.3
Costena	1/0	19/sett	60	1/0	6/1	575	550,6
