Luogo di origine: | Luoyang, Cina |
Marca: | SANWU |
Certificazione: | CCC,ISO |
Numero di modello: | ABC-6AWG*2 |
Quantità di ordine minimo: | 1000 m |
---|---|
Prezzo: | Negote |
Imballaggi particolari: | Tamburi di legno |
Tempi di consegna: | 7-15 giorni |
Termini di pagamento: | T/T, L/C |
Capacità di alimentazione: | 200T/giorno |
Nome: | Cavo in bundle per antenna | Tipo di conduttore: | Solido/7 fili |
---|---|---|---|
NUCLEI: | i 2 centri, duplex | Isolato: | uno nudo, uno isolato |
Dimensione del conduttore: | 6AWG | Spessore isolato: | 45mls |
Applicazione: | Elettrodotto sopraelevato | ||
Evidenziare: | Cavo impacchettato aereo del duplex,Un cavo impacchettato aereo dei 2 centri,Cavo impacchettato aereo del trasporto di energia |

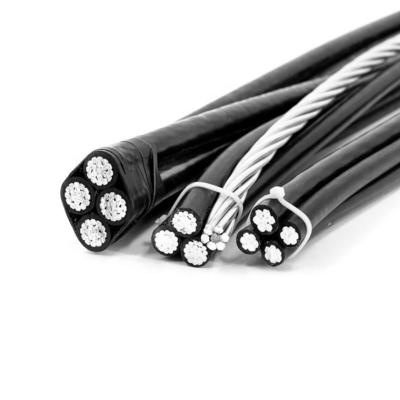

Descrizione di prodotto
I cavi impacchettati aerei (anche conosciuti come i cavi aerei o semplicemente ABC) sono elettrodotti sopraelevati. Solitamente è impacchettato strettamente con parecchi cavi isolati di fase e solitamente è usato con i conduttori neutrali nudi.
1. Conduttore duplex dell'Goccia-alluminio di servizio
Costruzione:
Filo concentrico o conduttore compresso 1350-H19, polietilene o isolamento unito con legami atomici incrociati del polietilene, filo concentrico AAC, ACSR, o un messaggero neutrale di 6201 lega.
Norme: ASTM B-230, B-231, B-232 e B-399 & ICEA S-76-474
Codice Nome |
Conduttore di fase | Messaggero neutrale nudo | Pesi per 1000 ft (libbre) |
Valutazione (amp) | ||||||
Dimensione AWG |
Filo | Isolamento spessore (mls) |
Dimensione AWG |
*Strand | Rottura forza (libbre) |
XLP | POLI | XLP | POLI | |
AAC | ||||||||||
Pechinese | 6 | solido | 45 | 6 | 7/w | 563 | 63,5 | 61,7 | 70 | 70 |
Collie | 6 | 7/w | 45 | 6 | 7/w | 563 | 66,8 | 63,1 | 70 | 70 |
Bassotto tedesco | 4 | solido | 45 | 4 | 7/w | 881 | 95,5 | 93,4 | 90 | 90 |
Spaniel | 4 | 7/w | 45 | 4 | 7/w | 881 | 100,5 | 95,4 | 90 | 90 |
Doberman | 2 | 7/w | 45 | 2 | 7/w | 1.350 | 152,7 | 145,7 | 120 | 120 |
Malemute | 1/0 | 19/w | 60 | 1/0 | 7/w | 1.990 | 242,6 | 234,2 | 160 | 160 |
ACSR NEUTRAL-MESSENGER | ||||||||||
Incastonatore | 6 | solido | 45 | 6 | 6/1 | 1,190 | 75,0 | 73,2 | 70 | 70 |
Pastore | 6 | 7/w | 45 | 6 | 6/1 | 1,190 | 78,3 | 74,6 | 70 | 70 |
Eschimese | 4 | solido | 45 | 4 | 6/1 | 1,860 | 113,7 | 111,6 | 90 | 90 |
Terrier | 4 | 7/w | 45 | 4 | 6/1 | 1,860 | 118,7 | 113,6 | 90 | 90 |
Cibo | 2 | 7/w | 45 | 2 | 6/1 | 2,850 | 181,7 | 174,7 | 120 | 120 |
Toro | 1/0 | 19/w | 60 | 1/0 | 6/1 | 4,380 | 288,7 | 280,3 | 160 | 160 |
6201 LEGA NEUTRAL-MESSENGER | ||||||||||
Chihuahua | 6 | solido | 45 | 6 | 7/w | 1.110 | 67,6 | 65,8 | 70 | 70 |
Vizsla | 6 | 7/w | 45 | 6 | 7/w | 1.110 | 70,9 | 67,2 | 70 | 70 |
Predatore | 4 | solido | 45 | 4 | 7/w | 1.760 | 102,0 | 99,9 | 90 | 90 |
Piccolo levriero inglese | 4 | 7/w | 45 | 4 | 7/w | 1.760 | 107,0 | 101,9 | 90 | 90 |
Schnauzer | 2 | 7/w | 45 | 2 | 7/w | 2.800 | 163,3 | 156,2 | 120 | 120 |
Heeler | 1/0 | 19/w | 60 | 1/0 | 7/w | 4.460 | 259,2 | 250,8 | 160 | 160 |
2. Conduttore Triplex dell'Goccia-alluminio di servizio
Costruzione:
Filo concentrico o conduttore compresso 1350-H19, polietilene o isolamento unito con legami atomici incrociati del polietilene, filo concentrico AAC, ACSR, o un messaggero neutrale di 6201 lega.
Norme: ASTM B-230, B-231, B-232 e B-339 & ICEA S-76-474
Codice Nome |
Conduttore di fase | Messaggero neutrale nudo | Pesi per 1000 ft (libbre) |
Ampacity (amp) | |||||||
Dimensione AWG |
Arenamento | Isolamento spessore (mls) |
Dimensione AWG |
Arenamento | Rottura forza (libbre) |
XLP | POLI | XLP | POLI | ||
6201 LEGA NEUTRAL-MESSENGER | |||||||||||
Minex | 6 | solido | 45 | 6 | 7 | 1.110 | 106,6 | 102,9 | 85 | 70 | |
Hippa | 6 | 7/w | 45 | 6 | 7 | 1.110 | 113,2 | 105,7 | 85 | 70 | |
Gamberetto | 4 | solido | 45 | 4 | 7 | 1.760 | 158,4 | 154,1 | 115 | 90 | |
Balani | 4 | 7/w | 45 | 4 | 7 | 1.760 | 168,3 | 158,2 | 115 | 90 | |
Gamberetto | 2 | 7/w | 45 | 2 | 7 | 2.800 | 253,7 | 239,7 | 150 | 120 | |
Gammarus | 1/0 | 7/w | 60 | 1/0 | 7 | 4.460 | 411,7 | 386,0 | 205 | 160 | |
Leda | 1/0 | 19/w | 60 | 1/0 | 7 | 4.460 | 402,7 | 386,0 | 205 | 160 | |
Dungenese | 2/0 | 7/w | 60 | 2/0 | 7 | 5.390 | 506,8 | 476,3 | 235 | 185 | |
Ciclope | 2/0 | 19/w | 60 | 2/0 | 7 | 5.390 | 495,3 | 476,3 | 235 | 185 | |
Flustra | 3/0 | 19/w | 60 | 3/0 | 7 | 6.790 | 611,4 | 589,1 | 275 | 215 | |
Lepas | 4/0 | 19/w | 60 | 4/0 | 7 | 8.560 | 757,1 | 730,5 | 315 | 245 | |
LA LEGA 6201 HA RIDOTTO NEUTRAL-MESSENGER | |||||||||||
Artemia | 4 | solido | 45 | 6 | 7 | 1.110 | 141,4 | 137,1 | 115 | 90 | |
Granchio | 4 | 7/w | 45 | 6 | 7 | 1.110 | 151,3 | 141,2 | 115 | 90 | |
Solaster | 2 | 7/w | 45 | 4 | 7 | 1.760 | 226,6 | 212,6 | 150 | 120 | |
Sandcrab | 1/0 | 7/w | 60 | 2 | 7 | 2.800 | 368,8 | 343,1 | 205 | 160 | |
Echinus | 1/0 | 19/w | 60 | 2 | 7 | 2.800 | 358,8 | 343,1 | 205 | 160 | |
Gambero | 2/0 | 7/w | 60 | 1 | 7 | 3.530 | 452,6 | 422,5 | 235 | 185 | |
Sipho | 2/0 | 19/w | 60 | 1 | 7 | 3.530 | 441,0 | 422,5 | 235 | 185 | |
Fulgar | 3/0 | 19/w | 60 | 1/0 | 7 | 4.460 | 543,4 | 521,1 | 275 | 215 | |
Arca | 4/0 | 19/w | 60 | 2/0 | 7 | 5.390 | 671,2 | 644,6 | 315 | 245 | |
Codice Nome |
Conduttori di fase | Persona neutrale nuda | Pesi per 1000 piedi (libbre) |
Ampacity (amp) | |||||||
AWG di dimensione o MCM |
Arenamento | Isolamento spessore (mls) |
Dimensione (AWG) |
*Stranding | Stimato forza (libbre) |
XLP | Poli | XLP | Poli | ||
AAC NEUTRAL-MESSENGER | |||||||||||
Haiotis | 6 | solido | 45 | 6 | 7 | 563 | 102,5 | 98,8 | 85 | 70 | |
Patella | 6 | 7/w | 45 | 6 | 7 | 563 | 109,1 | 101,6 | 85 | 70 | |
Fusus | 4 | solido | 45 | 4 | 7 | 881 | 151,9 | 147,6 | 115 | 90 | |
Ostrica | 4 | 7/w | 45 | 4 | 7 | 881 | 161,8 | 151,7 | 115 | 90 | |
Vongola | 2 | 7/w | 45 | 2 | 7 | 1.350 | 243,2 | 229,2 | 150 | 120 | |
Murex | 1/0 | 7/w | 60 | 1/0 | 7 | 1.990 | 395,1 | 369,4 | 205 | 160 | |
Porpora | 1/0 | 19/w | 60 | 1/0 | 7 | 1.990 | 386,1 | 369,4 | 205 | 160 | |
Nassa | 2/0 | 7/w | 60 | 2/0 | 7 | 2.510 | 485,8 | 455,3 | 235 | 185 | |
Melita | 3/0 | 19/w | 60 | 3/0 | 19 | 3.310 | 585,2 | 562,9 | 275 | 215 | |
Portunus | 4/0 | 19/w | 60 | 4/0 | 19 | 4.020 | 723,9 | 697,3 | 315 | 245 | |
Nannynose | 336,4 | 19/w | 80 | 336,4 | 19 | 6.146 | 1160,4 | 1118,0 | 420 | 325 | |
CON IL MESSAGGERO A GRANDEZZA NATURALE DI ACSR | |||||||||||
Paludina | 6 | solido | 45 | 6 | 6/1 | 1.190 | 114 | 113 | 85 | 70 | |
Voluta | 6 | 7/w | 45 | 6 | 6/1 | 1.190 | 120 | 113 | 85 | 70 | |
Buccina | 4 | solido | 45 | 4 | 6/1 | 1.860 | 169 | 165 | 115 | 90 | |
Vinca | 4 | 7/w | 45 | 4 | 6/1 | 1.860 | 176 | 172 | 115 | 90 | |
Conca | 2 | 7/w | 45 | 2 | 6/1 | 2.850 | 267 | 261 | 150 | 120 | |
Neritina | 1/0 | 7/w | 60 | 1/0 | 6/1 | 4.380 | 530 | 419 | 205 | 160 | |
Cenia | 1/0 | 19/w | 60 | 1/0 | 6/1 | 4.380 | 426 | 416 | 205 | 160 | |
Runcina | 2/0 | 7/w | 60 | 2/0 | 6/1 | 5.310 | 530 | 519 | 235 | 185 | |
Tritone | 2/0 | 19/w | 60 | 2/0 | 6/1 | 5.310 | 526 | 514 | 235 | 185 | |
Cherrystone | 3/0 | 7/w | 60 | 3/0 | 6/1 | 6.620 | 656 | 643 | 250 | 200 | |
Mursia | 3/0 | 19/w | 60 | 3/0 | 6/1 | 6.620 | 650 | 638 | 250 | 200 | |
Rasoio | 4/0 | 7/w | 60 | 4/0 | 6/1 | 8.350 | 814 | 799 | 315 | 245 | |
Zuzara | 4/0 | 19/w | 60 | 4/0 | 6/1 | 8.350 | 805 | 792 | 315 | 245 | |
Patella | 336,4 | 19/w | 80 | 336,4 | 18/1 | 8.680 | 1209 | 1167 | 420 | 325 | |
Codice Nome |
Conduttori di fase | Persona neutrale nuda | Pesi per 1000 piedi (libbre) |
Ampacity (amp) | |||||||
AWG o MCM di dimensione | Arenamento | Isolamento spessore (mls) |
Dimensione (AWG) |
Arenamento | Stimato forza (libbre) |
XLP | Poli | XLP | Poli | ||
CON ACSR HA RIDOTTO IL MESSAGGERO DI DIMENSIONE | |||||||||||
Pettine | 4 | Solido | 45 | 6 | 6/1 | 1.190 | 148 | 144 | 115 | 90 | |
Strombus | 4 | 7/w | 45 | 6 | 6/1 | 1.190 | 158 | 148 | 115 | 90 | |
Cuore edule | 2 | 7/ w | 45 | 4 | 6/1 | 1.860 | 233 | 227 | 150 | 120 | |
Janthina | 1/0 | 7/ w | 60 | 2 | 6/1 | 2.850 | 376 | 365 | 205 | 160 | |
Ranella | 1/0 | 19/ w | 60 | 2 | 6/1 | 2.850 | 372 | 362 | 205 | 160 | |
Cavolinia | 2/0 | 7/ w | 60 | 1 | 6/1 | 3.550 | 462 | 451 | 235 | 185 | |
Clio | 2/0 | 19/ w | 60 | 1 | 6/1 | 3.550 | 458 | 446 | 235 | 185 | |
Sanddollar | 3/0 | 7/ w | 60 | 1/0 | 6/1 | 4.380 | 570 | 557 | 275 | 215 | |
Aega | 3/0 | 19/ w | 60 | 1/0 | 6/1 | 4.380 | 565 | 552 | 275 | 215 | |
Seppia | 4/0 | 7/ w | 60 | 2/0 | 6/1 | 5.310 | 706 | 691 | 315 | 245 | |
Cerapus | 4/0 | 19/ w | 60 | 2/0 | 6/1 | 5.310 | 699 | 684 | 315 | 245 | |
Cowry | 336,4 | 19/ w | 80 | 4/0 | 6/1 | 8.350 | 1135 | 1093 | 420 | 325 |
3. Conduttore Quadruplex dell'Goccia-alluminio di servizio
Costruzione:
I conduttori concentrico sono incagliati, alluminio compresso 1350-H19, isolato con o polietilene o XLP ha unito con legami atomici incrociati il polietilene. I messaggeri neutrali concentrico sono incagliati 6201, AAC, o ACSR, un conduttore è fabbricato con una cresta espelsa per l'identificazione di fase.
Norme: ASTM B-230, B-231, B-232, B-339 & ICEA S-76 -474
Codice Nome |
Conduttore di fase | Messaggero neutrale nudo | Pesi per 1000 ft (libbre) |
Valutazione (amp) | ||||||
Dimensione AWG |
Filo | Isolamento spessore (mls) |
Dimensione AWG |
Filo | Rottura forza (libbre) |
XLP | POLI | XLP | POLI | |
AAC NEUTRAL-MESSNGER | ||||||||||
Clydesdale | 4 | Solido | 45 | 4 | 7 | 881 | 208 | 201,8 | 100 | 80 |
Pinto | 4 | 7/w | 45 | 4 | 7 | 881 | 223 | 207,9 | 100 | 80 |
Mustang | 2 | 7/w | 45 | 2 | 7 | 1.350 | 333 | 312,6 | 135 | 105 |
Creolo | 1/0 | 19/w | 60 | 1/0 | 7 | 1.990 | 529 | 504,5 | 180 | 140 |
Percheron | 2/0 | 19/w | 60 | 2/0 | 7 | 2.510 | 649 | 620,5 | 205 | 160 |
Hanoverian | 3/0 | 19/w | 60 | 3/0 | 19 | 3.310 | 799 | 765,6 | 235 | 185 |
Oldemburgo | 4/0 | 19/w | 60 | 4/0 | 19 | 4.020 | 986 | 946,7 | 275 | 210 |
Lipizzaner | 336,4 | 19/w | 80 | 336,4 | 19 | 6.146 | 1.546 | 1.519,2 | 370 | 280 |
ACSR NEUTRAL-MESSNGER | ||||||||||
Morochuca | 6 | Solido | 45 | 6 | 6/1 | 1.190 | 152 | 147,4 | 75 | 60 |
Chola | 6 | 7/w | 45 | 6 | 6/1 | 1.190 | 162 | 151,7 | 75 | 60 |
Morgan | 4 | Solido | 45 | 4 | 6/1 | 1.860 | 226 | 220 | 100 | 80 |
Hackney | 4 | 7/w | 45 | 4 | 6/1 | 1.860 | 241 | 226,1 | 100 | 80 |
Palomino | 2 | 7/w | 45 | 2 | 6/1 | 2.850 | 362 | 342,6 | 135 | 105 |
Costena | 1/0 | 19/w | 60 | 1/0 | 6/1 | 4.380 | 575 | 550,6 | 180 | 140 |
Grullo | 2/0 | 19/w | 60 | 2/0 | 6/1 | 5.310 | 707 | 678,7 | 205 | 160 |
La Suffolk | 3/0 | 19/w | 60 | 3/0 | 6/1 | 6.620 | 872 | 838,9 | 235 | 185 |
Appaloosa | 4/0 | 19/w | 60 | 4/0 | 6/1 | 8.350 | 1079 | 1039,2 | 275 | 210 |
Bronco | 336,4 | 19/w | 80 | 336,4 | 18/1 | 8.580 | 1613 | 1568,2 | 370 | 280 |
Cavallo castrato | 336,4 | 19/w | 80 | 4/0 | 6/1 | 8.350 | 1548 | 1494,3 | 370 | 280 |
Codice Nome |
Conduttore di fase | Messaggero neutrale nudo | Pesi per 1000 ft (libbre) |
Valutazione (amp) | ||||||
Dimensione AWG |
Filo | Isolamento spessore (mls) |
Dimensione AWG |
Filo | Rottura forza (libbre) |
XLP | POLI | XLP | POLI | |
6201 LEGA NEUTRAL-MESSENGER | ||||||||||
Baia | 6 | Solido | 45 | 6 | 7 | 1.110 | 145 | 140,0 | 75 | 60 |
Vettura francese | 6 | 7/w | 45 | 6 | 7 | 1.110 | 155 | 144,3 | 75 | 60 |
Vettura tedesca | 4 | Solido | 45 | 4 | 7 | 1.760 | 214 | 208,3 | 100 | 80 |
Arabo | 4 | 7/w | 45 | 4 | 7 | 1.760 | 229 | 214,4 | 100 | 80 |
Belga | 2 | 7/w | 45 | 2 | 7 | 2.800 | 344 | 323,1 | 135 | 105 |
Shetland | 1/0 | 19/w | 60 | 1/0 | 7 | 4.460 | 546 | 521,1 | 180 | 140 |
Purosangue | 2/0 | 19/w | 60 | 2/0 | 7 | 5.390 | 670 | 641,5 | 205 | 160 |
Zampone | 3/0 | 19/w | 60 | 3/0 | 7 | 6.790 | 825 | 791,8 | 235 | 185 |
Camminata | 4/0 | 19/w | 60 | 4/0 | 7 | 8.560 | 1019 | 979,7 | 275 |
4. Campioni disponibili:
6. Macchine della fabbricazione di cavi della fabbrica:
7. Packing&Delivery:
