Luogo di origine: | Henan |
Marca: | Sanwu |
Certificazione: | ISO CCC |
Numero di modello: | ABC cabla |
Quantità di ordine minimo: | 1000M |
---|---|
Prezzo: | Negotiable |
Tempi di consegna: | 1-15days |
Termini di pagamento: | T/T, L/C, Western Union, MoneyGram |
Capacità di alimentazione: | 200 tonnellate al giorno |
Imballaggi particolari: | 2km per bobina | CONDUTTORE: | 1350-H19 di alluminio |
---|---|---|---|
Isolamento: | XLPE | Tensione nominale: | 600V |
Valutazione di temperatura: | 0°C a 75°C | application: | distribuzione di energia sopraelevata |
Evidenziare: | Cavo impacchettato aereo IEC60502,Cavo impacchettato aereo Quadruplex,Cavo flessibile di servizio IEC60502 |

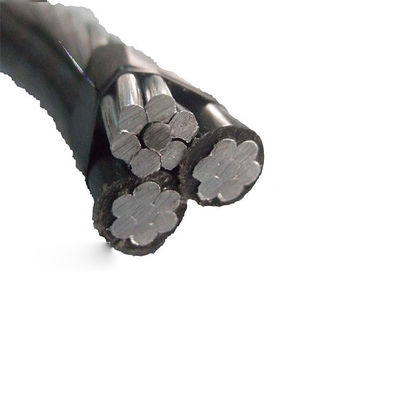

I conduttori di fase sono alluminio compresso concentrico incagliato 1350-H19 ed il polietilene isolato o il polietilene unito con legami atomici incrociati (XLPE), i messaggeri neutrali è AAC, ACSR, o lega di alluminio concentrico incagliato 6201. I conduttori sono fabbricati con le creste per l'identificazione di fase (un conduttore con una cresta, un conduttore con due creste, un conduttore è normale).
(1) le dimensioni designate sono: Equivalente del diametro di ACSR 6/1 e AAC con resistività equivalente per ASTM B-399 per 6201.
Conduttore di fase | |||||||||||
Sezione trasversale nominale | millimetro di ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Numero dei centri | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Numero minimo dei cavi | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Spessore nominale dell'isolamento | millimetro | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
Diametro del centro isolato | millimetro | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
Resistenza di CC di massimo a 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
Valutazione corrente ancora al vento, ambientale | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 | |
temperature=30℃ | |||||||||||
Conduttore temperature=75℃ | |||||||||||
Conduttore del messaggero | |||||||||||
Sezione trasversale nominale | millimetro di ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Numero minimo dei cavi | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
Diametro del centro isolato | millimetro | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
Resistenza di CC di massimo a 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Calcolato rompendo carico | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
Cavo completato | |||||||||||
Approssimativamente diametro esterno | millimetro | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
Approssimativamente peso di cavo | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
Lunghezza d'imballaggio | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Siamo capaci di riunione dei programmi di consegna più rigorosi secondo per ordine d'acquisto. Rispettare i tempi è la massima priorità come tutto il ritardo nella consegna di cavo può contribuire sempre al ritardo del progetto ed all'eccedenza di costo globali.
Dati del tamburo per cavi
TAMBURI PER CAVI | Diametro di D1=Flange (millimetro) | Larghezza di W=Useful (millimetri) | Diametro di D2=Barrel (millimetro) |
1000 | 700 | 500 | |
1100 | 700 | 550 | |
1200 | 700 | 600 | |
1400 | 750 | 710 | |
1600 | 900 | 900 | |
1800 | 1120 | 1000 | |
2400 | 1150 | 1300 |
