Luogo di origine: | HENAN |
Marca: | Sanwu |
Certificazione: | ISO CCC |
Numero di modello: | ACAR |
Quantità di ordine minimo: | 1000M |
---|---|
Prezzo: | USD 0.2-20 per meter |
Imballaggi particolari: | tamburi di legno |
Tempi di consegna: | 1-15days |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 200 tonnellate al giorno |
Conduttore: | Conduttori sopraelevati di ACAR | Il centro: | Lega di alluminio |
---|---|---|---|
Isolamento: | nudo | Tensione nominale: | 0,6-1kV; 1-35KV |
Tempo di impiego: | 70 anni | Garanzia: | 1 anno |
Evidenziare: | Conduttori sopraelevati standard di ASTM,Conduttori sopraelevati di ACAR,Conduttore di alluminio Alloy Reinforced di ASTM |
Conduttore di alluminio Alloy Reinforced ACAR dei conduttori sopraelevati standard delle BS ASTM
1. Applicazioni:
ACAR è usato come cavo nudo per la trasmissione sopraelevata e linee di distribuzione ed anche come sbarra collettrice in sottostazioni dove è altamente adatto considerando le caratteristiche meccaniche ed elettriche.
Come confronto con ACSR dello stesso peso, ACAR può offre il più alta forza meccanica.
2. Caratteristiche:
Conduttore di alluminio Alloy Reinforced (ACAR)
il cavo è una scelta eccellente del conduttore dove corrente
capacità di carico, più ad alta resistenza e un conduttore più basso
il peso è critico alla linea progettazione.

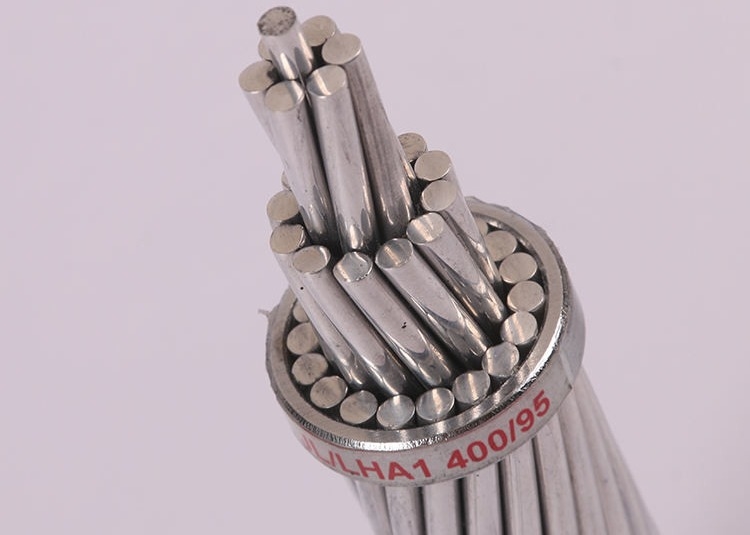

3. Costruzione:
I cavi di 1350-H19 di alluminio concentrico è incagliato sul centro della lega di alluminio 6201. Il numero dei cavi di ciascuno dipende dalla progettazione cavo.
In alcune costruzioni del cavo i cavi della lega di alluminio 6201 possono distribuirsi negli strati in tutto il 1350-H19 di alluminio.
4. Parte di 6201) conduttore di ACAR (delle dimensioni di ASTM.
Dimensione Kcmil | Incagliando il diametro di No.& (dentro.) | Sezione trasversale (quadrato dentro.) | Diametro nominale del conduttore (dentro.) |
Peso nominale (Lbs/1000FT) |
Forza stimata (Libbre) |
|||
1350 | 6201 | 1350 | 6201 | Totale | ||||
503,6 | 15*0.1628 | 4*0.1628 | 0,3122 | 0,0833 | 0,3955 | 0,814 | 473 | 10500 |
587,2 | 15*0.1758 | 4*0.1758 | 0,3644 | 0,0971 | 0,4612 | 0,879 | 551 | 12200 |
649,5 | 18*0.1325 | 19*0.1325 | 0,2482 | 0,2620 | 0,5102 | 0,927 | 608 | 16600 |
653,1 | 12*0.1854 | 7*0.1854 | 0,3240 | 0,1890 | 0,5130 | 0,927 | 612 | 15400 |
739,8 | 18*0.1414 | 19*0.1414 | 0,2827 | 0,2983 | 0,5810 | 0,990 | 693 | 18800 |
853,7 | 30*0.1519 | 7*0.1519 | 0,5437 | 0,1268 | 0,6705 | 1,063 | 801 | 17500 |
853,7 | 24*0.1519 | 13*0.1519 | 0,4349 | 0,2356 | 0,6705 | 1,063 | 800 | 19300 |
927,2 | 24*0.1583 | 13*0.1583 | 0,4723 | 0,2559 | 0,7282 | 1,108 | 869 | 20900 |
5.Packaging e consegna:
Dettagli d'imballaggio
Pacchetto di legno facoltativo:
Dimensione: 0.5*0.5*0.5m
0.6*0.6*0.6m; 0.7*0.7*0.7m
1.1*1.1*0.8m; 2.2*2.2*1.8m
O metri adatti secondo i vostri bisogni.
Termine di consegna
È generalmente dei 5-10 giorni se le merci sono in azione, o sono 15.
