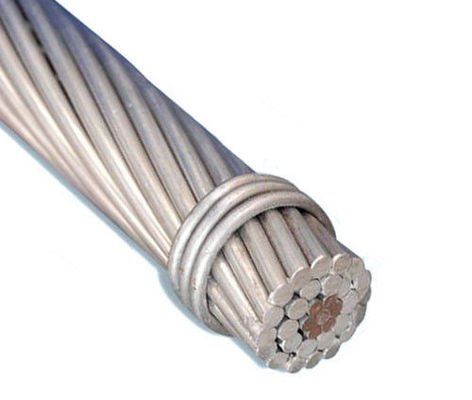

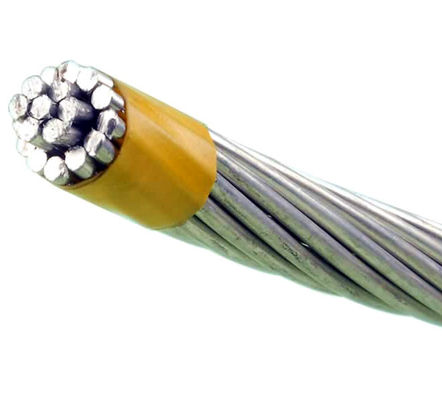

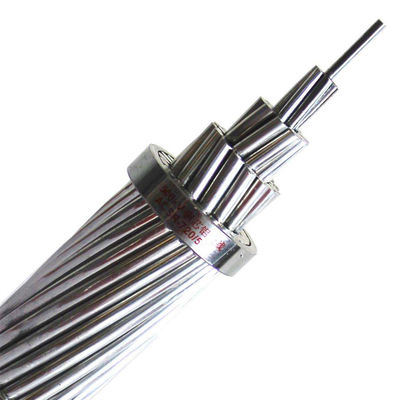

Cavo di alluminio del conduttore di 1/0AWG 2/0AWG ACSR usato per le linee di trasmissione sopraelevate
|
Codice
Nome
|
Incaglio del diametro del &Wire |
In generale
Diametro
|
Sezionale
Area
|
Peso |
Rottura
Carico
|
Resistenza di CC a 20℃ |
Corrente
Valutazione
|
| Alluminio |
Acciaio |
| No./mm |
No./mm |
millimetro |
mm2 |
kg/km |
kN |
Ω/Km |
|
| La Turchia |
6/1.68 |
1/1.68 |
5,04 |
13,3 |
53,8 |
5,4 |
2,157 |
105 |
| Cigno |
6/2.12 |
1/2.12 |
6,36 |
21,18 |
85,7 |
8,4 |
1,356 |
140 |
| Swanate |
7/1.96 |
1/2.61 |
6,53 |
21,12 |
99,8 |
10,7 |
1,356 |
140 |
| Passero |
6/2.67 |
1/2.67 |
8,01 |
33,59 |
136,0 |
12,9 |
0,853 |
184 |
| Raven |
6/3.37 |
1/3.37 |
10,11 |
53,52 |
216,6 |
19,8 |
0,5364 |
242 |
| Quaglia |
6/3.78 |
1/3.78 |
11,34 |
67,32 |
272,6 |
23,7 |
0,4255 |
276 |
| Pinguino |
6/4.77 |
1/4.77 |
14,31 |
107,2 |
434,0 |
37,7 |
0,2676 |
357 |
| Fanello |
26/2.89 |
7/2.25 |
18,31 |
170,55 |
689,6 |
65 |
0,1699 |
529 |
| Falco |
26/3.44 |
7/2.67 |
21,77 |
241,65 |
975,2 |
89,7 |
0,1199 |
659 |
| Colomba |
26/3.72 |
7/2.89 |
23,55 |
282,59 |
1141 |
103,1 |
0,1028 |
726 |
| Grosbeak |
26/3.97 |
7/3.09 |
25,15 |
321,84 |
1301,1 |
115,5 |
0,8989 |
789 |
| Condor |
54/3.08 |
7/3.08 |
27,72 |
402,33 |
1520,9 |
127 |
0,07192 |
889 |
| Ferrovia |
45/3.7 |
7/2.47 |
29,61 |
483,84 |
1600,4 |
114,8 |
0,05994 |
993 |
| Fringillide |
54/3.65 |
19/2.19 |
32,85 |
565,03 |
2124,7 |
177,7 |
0,05161 |
1093 |
Usato come conduttore sopraelevato nudo della trasmissione e come supporto primario e secondario del conduttore e del messaggero di distribuzione. ACSR offre la forza ottimale per la linea progettazione. L'arenamento d'acciaio variabile del centro permette alla forza desiderata di essere raggiunto senza sacrificare il ampacity.
Applicazioni
Usato come cavo sopraelevato nudo della trasmissione e come cavo di distribuzione primario e secondario. ACSR offre la forza ottimale per la linea progettazione. L'arenamento d'acciaio variabile del centro permette alla forza desiderata di essere raggiunto senza sacrificare il ampacity.
Costruzione
Cavi della lega di alluminio 1350-H-19, concentrico incagliati circa il centro d'acciaio. Il cavo del centro per ACSR è disponibile con classe A, la galvanizzazione di C o, di B; alluminio del "" alluminato "" ricoperto (AZ); O rivestito d'alluminio (aw). La protezione contro la corrosione supplementare è diretto disponibile l'applicazione di grasso ai levatorsoli o all'infusione del cavo completo con grasso.
Specifiche
Il conduttore nudo di ACSR risponde o supera alle seguenti specifiche di ASTM:
B-230 cavo di alluminio, 1350-H19 per gli usi elettrici
Conduttori di alluminio B-231, Concentrico-Disposizione-incagliati
I conduttori di alluminio B-232, Concentrico-Disposizione-incagliati, hanno ricoperto d'acciaio di rinforzo (ACSR)
Di cavo d'acciaio rivestito d'alluminio per i conduttori di alluminio, l'acciaio del centro B-341 ha rinforzato (ACSR/AW)
Il cavo d'acciaio Zinco-rivestito per i conduttori di alluminio, l'acciaio del centro B-498 ha rinforzato (ACSR/AZ)
B-500 zincano rivestito ed il centro d'acciaio incagliato rivestito di alluminio per i conduttori di alluminio, l'acciaio ha rinforzato (ACSR)
Note
La resistenza è calcolata facendo uso degli incrementi standard di ASTM di arenamento e della conducibilità del metallo di 61,2% SIGC per la CE (1350) e di 8% SIGC per l'acciaio. La resistenza di CA (60Hz) comprende il fattore di perdita dipendente corrente di isteresi per le costruzioni di 1 e 3 strati.
Le valutazioni correnti sono basate sulla temperatura del conduttore 75oC, 25oC ambientale, 2ft/s il vento, 96/watts/sq. Sole di Ft, 0,5 coefficienti di emissività ed assorbimento.
Parole di codice
Urogallo, procellaria, Minorca, Guinea, Dorking, Cochin, piviere tortolino, Livorno, egretta, tordo sassello, Mallard, fringillide, Grackle, fagiano, Martin, falco, Chukar, rubicondo, color giallo canarino, uccellino azzurro, Turchia, cigno, passero, Robin, Raven, quaglia, piccione, pinguino, Swanate, Sparate, Waxwing, MERLIN, Chickadee, pellicano, falco pescatore, Kingbird, rapido, folaga, Brant, luce intermittente, parrocchetto, pavone, corvo, fenicottero, trampolo, pernice, struzzo, fanello, ibis, falco, colomba, Squab, Grosbeak, sula, storno, Drake, Oriole, allodola, gallina, Eagle, Anatra di legno, melanitta, sterna, ferrovia, Ortolan, ghiandaia azzurra americana, stamina, tarabuso, Bobolink, pavoncella, condor, cardinale, chiurlo, kiwi, Teal, Dipper.
Conduttore
Cavo di alluminio (LGJ) ACSR di rinforzo d'acciaio per l'elettrodotto
Il centro d'acciaio
(Zinco ricoperto) cavo d'acciaio, solido galvanizzati o concentrico incagliati
Applicazione
Usato come trasmissione sopraelevata nuda e come cavo di distribuzione primario e secondario. ACSR offre la forza ottimale per la linea progettazione. L'arenamento d'acciaio variabile del centro permette alla forza desiderata di essere raggiunto senza sacrificare il ampacity.
Installazione
È raccomandato che le istruzioni di installazione indicate dal codice elettrico locale, o tutto l'equivalente, essere seguito, di modo che la salvaguardia delle persone e l'integrità del prodotto non saranno colpite dalle carenze nell'installazione.
